forum.amigaspirit.hu / Classic hardver / RGB kábel C=1084s hez
Szerző Üzenet
smokey2k
Tag

# Elküldve: 2009. Nov. 30. 20:47


Hali folks!

Az lenne a kérdésem hogy van e valakinek fölös eladó rgb kábele 1084s monitorhoz ?
Esetleg tippeket rá hogy tudok összebarkácsolni, gugliztam rá de éppeszű leírást nem találtam amiben megbíznék.

Előre is köszi!

Levi
Tag

# Elküldve: 2009. Dec. 02. 22:07


Hali!

Nála érdeklödj :
dramiga@upcmail.hu

én is töle vettem.

Az apró amigán is hirdet.

DeToX^DT
Tag

# Elküldve: 2009. Dec. 03. 14:13


ez nem jó? ha scart is van rajta akkor meg arra át kell fordítani pld

Chain-Q
Divatamigás

# Elküldve: 2009. Dec. 03. 18:12


Akkor a 300 pontos kerdes: hol lehet 23 tus D-SUB csatlakozot venni? :) Mert mondani egyszeru, hogy "igy kell". :)

smokey2k
Tag

# Elküldve: 2009. Dec. 04. 00:36


Hali!
Köszi a válaszokat, dramiganak most írtam levelet.

DeToX^DT a monitorom pontos típusa C= 1084S-D2, ezen digital rgb van, 9 pin. Épp ezért attól félek nem csak össze kéne drótozni a 23 pin dsub-ot meg a 9pin másik véget, valszeg kell közé még némi egyszerübb elektronika. Sajnos abszolúte nem értek elektronikához, legalábbis még összedtrótozni meg forrasztgatni tudnám de nem vágom mi kellhet még bele, logikai kapuk stb. (ne röhögjetek :)

Chain-Q holnap derül ki, de valszeg tudok bontóbol több 23 pines dsubot szerezni, (valami francia cnc-kröl lettek leszedve) ha estleg valakit érdekel, holnaptól tudok válaszolni hogy tényleg olyan van e ami kell, (most nincs itt kézközelben amiga de ha jól emlékszem a kábel végnek apának kell lennie).

DeToX^DT
Tag

# Elküldve: 2009. Dec. 04. 03:48 - Szerkesztve: detox


én biztos vagyok benne, hogy csak össze kell drótozni. a monitor e.nika dolga az illesztés nem a kábelé. digital RGB azt nem tudom mi mert pont erről nincs rajzom, de ez 1 sima ótware monitor alapból. nem kell bonyolítani. imho forraxtkábel azt jóvan. itt le van írva mit hova kell kötni
csárli ez megfelel?

YADA
Tag

# Elküldve: 2020. Máj. 25. 13:20


uj DB23 csatlakozo kilatasban

https://twitter.com/HeyBirt/status/1264590965966352384

Scifi
Tag

# Elküldve: 2020. Máj. 25. 19:55


www.vesalia.de

Van gyári kábel többféle hosszban...

Dr.OG
Tag

# Elküldve: 2020. Máj. 26. 05:44


Nem tudom, aktuális-e még, de megtaláltam a moncsi használatiját a neten:

https://gona.mactar.hu/Commodore/monitor/manuals/1084S-D2_User_Manual(Scan_By_Guru).p df

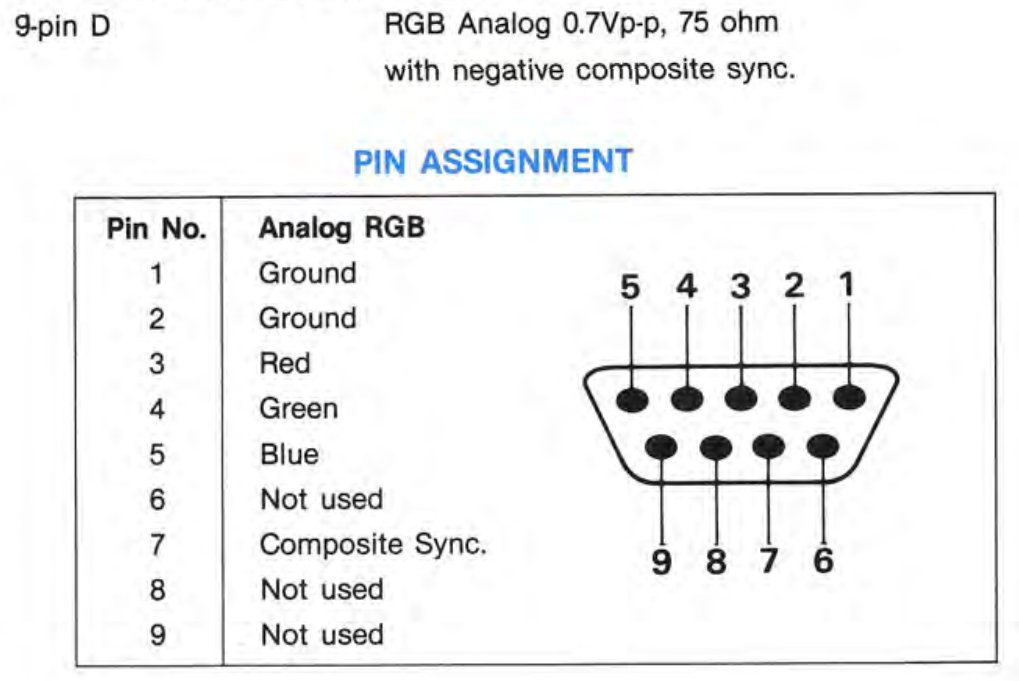

Ez alapján a pinout:


Összedrótozni meg elméletben így kell:
DB-9 DB-23
monitor Amiga
1-2_GND_16-20
3__RED__3
4_GREEN_4
5__BLUE__5
7_CSYNC_10

A kompozit szinkronra én javasolnék egy 330 Ohm körüli ellenállást, de valószínűleg anélkül is működni fog.

Sajnos a gyakorlatban kipróbálni nem tudom, mert nincs ilyen monitorom.

dh1
Mr. DTP

# Elküldve: 2020. Máj. 26. 07:15


Quoting: Yada
uj DB23 csatlakozo kilatasban


most is kaphato nem egy dealernel csak baromi dragan :)
